EP. 48 PDL Pixel Define Layer 디스플레이 용어.zip

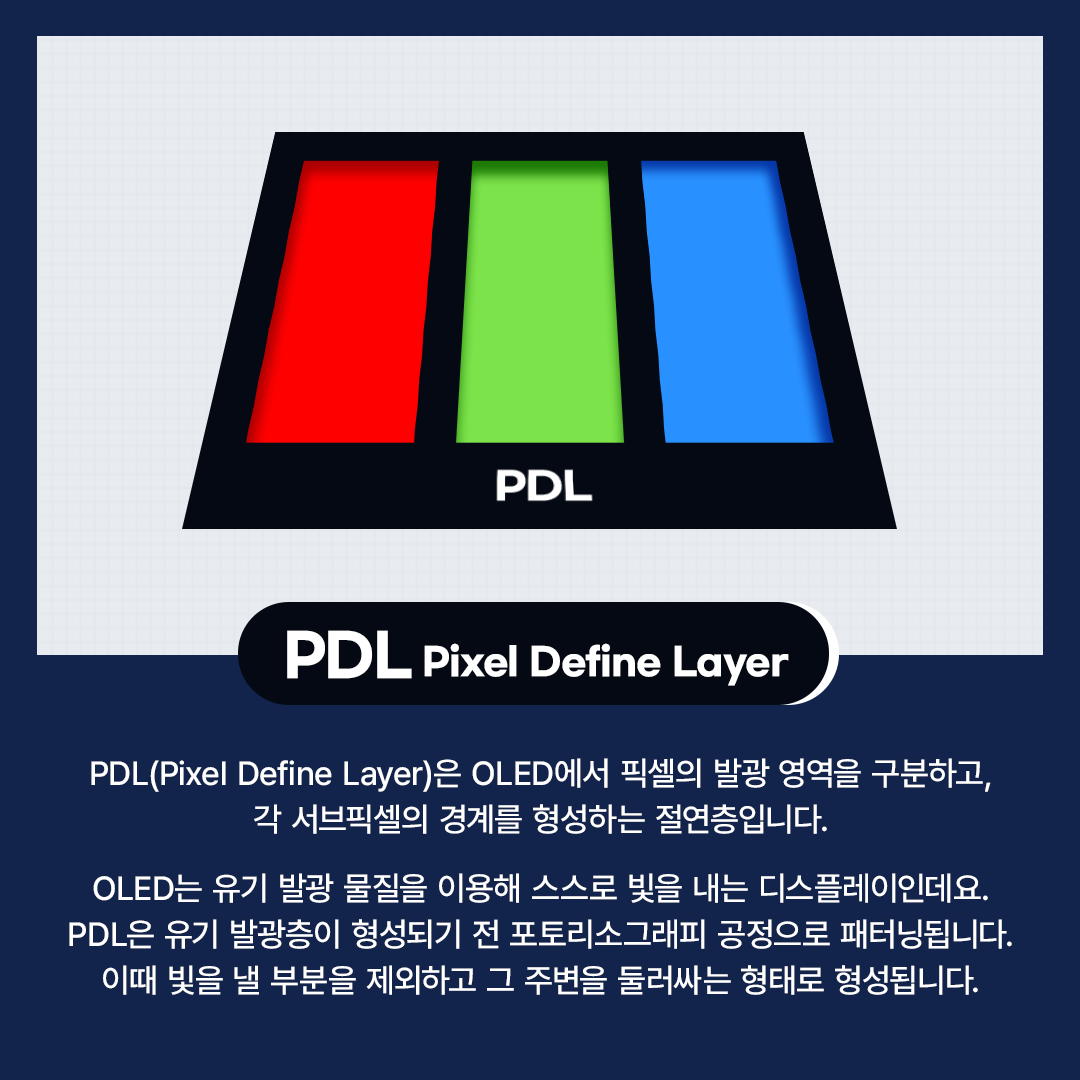

PDL PDL Pixel Define Layer PDL(Pixel Define Layer)은 OLED에서 픽셀의 발광 영역을 구분하고, 각 서브픽셀의 경계를 형성하는 절연층입니다. OLED는 유기 발광 물질을 이용해 스스로 빛을 내는 디스플레이인데요. PDL은 유기 발광층이 형성되기 전 포토리소그래피 공정으로 패터닝됩니다. 이때 빛을 낼 부분을 제외하고 그 주변을 둘러싸는 형태로 형성됩니다.

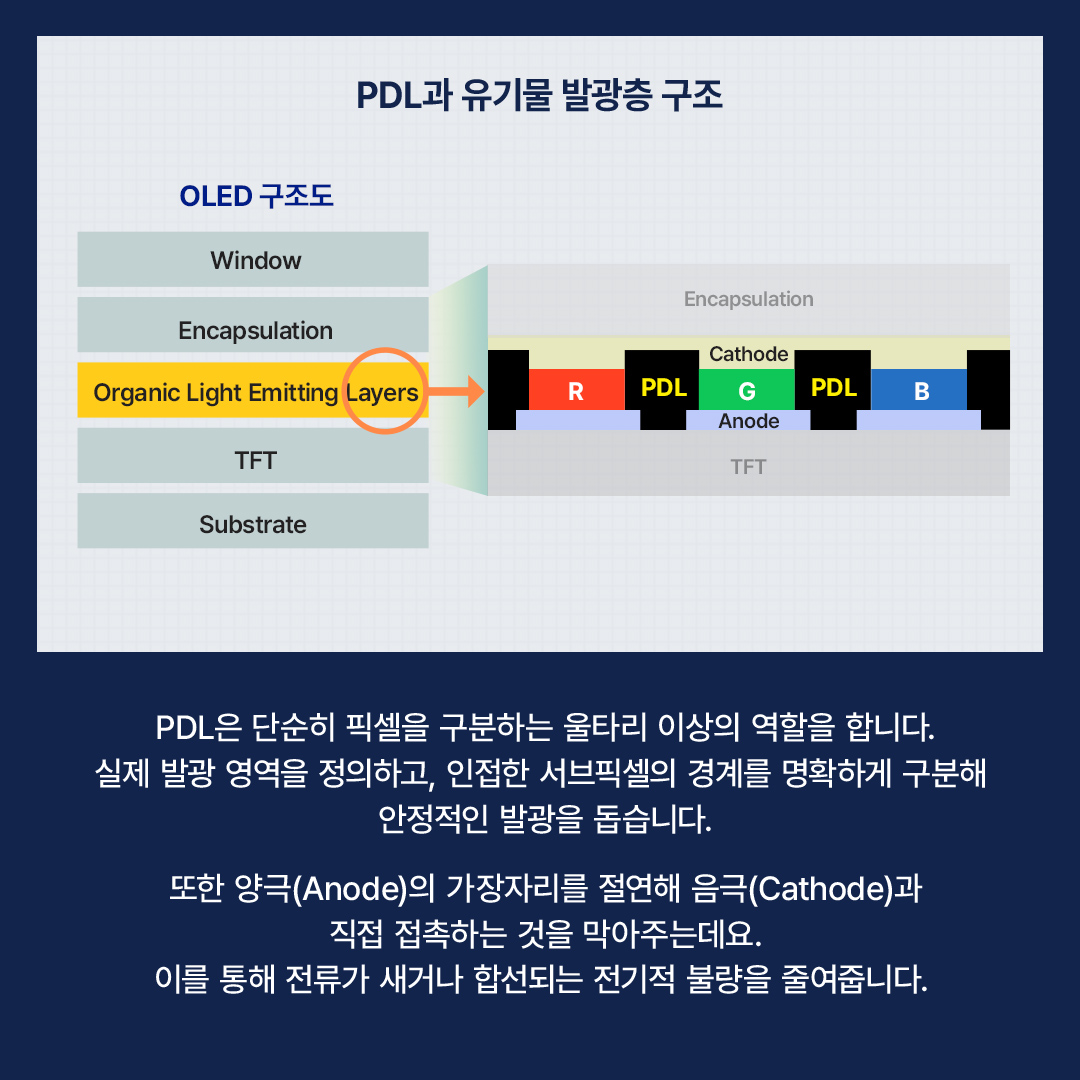

PDL과 유기물 발광층 구조 OLED 구조도 Window Encapsulation Encapsulation Cathode Organic Light Emitting Layers R PDL G PDL B Anode TFT TFT Substrate PDL은 단순히 픽셀을 구분하는 울타리 이상의 역할을 합니다. 실제 발광 영역을 정의하고, 인접한 서브픽셀의 경계를 명확하게 구분해 안정적인 발광을 돕습니다. 또한 양극(Anode)의 가장자리를 절연해 음극(Cathode)과 직접 접촉하는 것을 막아주는데요. 이를 통해 전류가 새거나 합선되는 전기적 불량을 줄여줍니다.
