최신 기사
보도자료
2021/07/28
삼성디스플레이, 수자원 보호 위해 친환경 ‘생태 식물섬’ 조성
삼성디스플레이(대표이사 최주선)가 지역민들을 위해 조성한 아산 사업장 주변 가락바위 저수지 수변 공원에 식물섬이 만들어지며 다양한 동식물이 서식하는 생태 공원으로 변모하고 있다고 28일 밝혔다. 삼성디스플레이는 올해 1월부터 약 6개월 간의 공사 끝에 35,000제곱미터(㎡) 규모의 가락바위 저수지에 총 6개의 식물섬을 조성, 최근 지역주민들과 임직원들에게 재개방했다. 이번 조성 사업은 작년 12월 충남도, 아산시와 맺은 수자원 보호 협약에 따라 가락바위 저수지를 다양한 수생 식물, 어류, 조류가 어울려 사는 친환경 서식지로 만들고 저수지의 자체 정화능력을 높여 하류인 곡교천 수질 향상에 기여하기 위해 시작됐다. 삼성디스플레이는 식물섬 조성으로 가락바위 저수지가 수생 식물을 비롯한 다양한 생물들이 공존하는 서식지로 변모할 것으로 예상한다. 특히 식물섬 하부에 수생 식물들의 뿌리가 자라나면 물고기들의 산란처 및 서식처가 만들어져 건강한 수중 생태계가 조성되고, 저수지 하류의 하천 수질 개선에도 기여할 것으로 기대하고 있다. 한편 삼성디스플레이는 생태공원에 걸맞게 기존 산책로를 새 단장하여 지역주민들과 임직원들에게 휴식 공간이 될 수 있도록 하였다. 또한 식물섬 상부에 삼색꽃창포, 노랑꽃창포, 부채붓꽃, 부처꽃, 달뿌리풀 등 개화 시기가 각각 다른 다양한 수생 식물을 심어 계절별로 다채로운 경관을 볼 수 있도록 하였다. 삼성디스플레이 최송천 글로벌 인프라 총괄 전무는 “식물섬 조성으로 가락 바위 저수지는 수변 공원 역할뿐 아니라 부모와 아이들이 각종 동식물을 보고 함께 학습하고 소통할 수 있는 자연 친화적인 생태 학습장으로서 역할도 하게 될 것이다”며 “앞으로도 지역 사회와 함께 자연 생태계 보호에 앞장서며 ESG 경영을 실천하겠다”고 밝혔다.
지속가능경영
2021/07/28
저수지 안에 못보던 섬이 생겼다?! 삼성디스플레이, 친환경 ‘생태 식물섬’ 조성!
삼성디스플레이의 첨단 디스플레이 제품들이 탄생하는 아산캠퍼스! 이 곳에서 제품 생산을 위해 사용된 물은 깨끗한 상태로 다시 자연으로 돌아가는데요. 이 물의 일부는 바로 하천으로 가지 않고 ‘이곳’으로 간다고 합니다. 그런데 최근 ‘이곳’에 전에는 보이지 않던 식물섬이 모습을 드러냈습니다. 삼성디스플레이 아산캠퍼스 인근 저수지에 등장한 ‘생태 식물섬’. 누가? 왜? 갑자기? 오늘은 그곳의 이야기를 들려드리겠습니다. 자연과 인간이 조화롭게 공존하는 그곳 ‘가락바위 저수지’ ▲ 산책로가 마련된 가락바위 저수지 수변 공원 가락바위 저수지는 이십 여년 전 삼성디스플레이가 디스플레이 생산거점을 마련하면서 본격적인 수변 공원으로 재탄생한 곳입니다. 지역 주민들이 자유롭고 편하게 이용할 수 있도록 저수지 둘레에 산책길과 쉼터를 조성하는 등 지역 사회와의 동행을 위한 공간이기도 하죠. ▲ 가락바위 저수지에서 삼성디스플레이 아산캠퍼스를 바라본 모습 가락바위 저수지는 삼성디스플레이의 수자원 재이용 및 수질 개선 노력과도 관련이 깊습니다. 아산캠퍼스에서 제품 생산에 사용한 물의 상당수는 수자원 보호를 위해 자체 정수 처리를 거쳐 다시 생산 공정에 이용되는데, 이 가운데 재이용되지 않는 물은 삼성디스플레이 그린센터를 거쳐 법정 기준치보다 더 깨끗한 상태로 자연으로 돌아갑니다. 이때 하천으로 흘러가는 물은 가뭄에도 하천이 마르지 않도록 돕고, 일부는 농업용수로 공급 돼 물이 재활용 되도록 하고 있으며, 가락바위 저수지로 흘러가는 물은 저수지의 물이 고이지 않고 순환하도록 해 수질 환경을 개선하는 역할을 합니다. 삼성디스플레이는 캠퍼스 조성 초기부터 국내·외 석박사와 기술사 등 전문가로 구성된 수처리 전담 조직을 두어 엄격한 수질 관리를 통해 저수지를 깨끗하게 보존해 왔고, 이 지역의 자연과 이용객들이 조화롭게 공존할 수 있도록…
컬러&디스플레이
2021/07/22

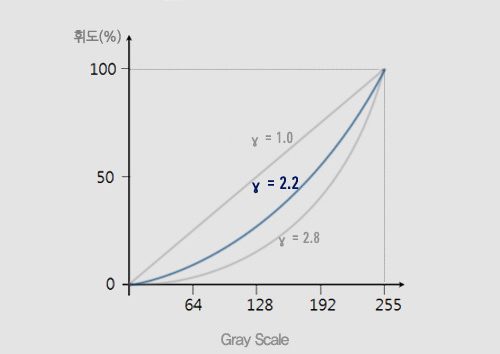

[컬러 & 디스플레이] 제 7화: 빛과 그림자 사이의 무한한 간극 ‘HDR’
“어둠이 깊을수록 별은 더 밝게 빛난다”와 같은 표현은 여러 가지로 변용되어 강연에서, 수필에서, 노래에서도 자주 인용되었다. 원래 러시아의 문필가 표도르 도스토옙스키(Fyodor Dostoevsky)가 <죄와 벌>에서 언급한 명언이라는 설도 있었지만, 동시대 시인 아폴론 마이코프(Apollon Maykov)의 시 한 구절이라는 주장도 있다. 어둠은 죄를 뜻하고 별빛은 신의 은총으로 해석되지만, 색채 연구자들에게는 명암 대비와 휘도(輝度, luminance)의 관계를 연상시킨다. 밝은 정도를 뜻하는 휘도는 일반적인 밝기(明度, brightness)와 약간 다르다. 휘도는 빛을 발하는 밝음의 상태를 구분하는 말이다. 그런데 밝음의 정도는 상대적이다. 촛불 하나를 켜면 어두운 방을 은은하게 밝힐 수 있지만, 전등 아래에서는 환하게 보이지 않는다. 환한 조명도 햇볕 아래에서는 밋밋하다. 그러니 깜깜한 밤의 벌판에서는 작은 불빛도 구원의 계시처럼 보일 수 있다. 도스토옙스키는 험한 시베리아의 유배 생활을 등잔불 아래에서 성경과 함께 이겨냈다고 한다. 허름한 교도소의 침침한 불빛 속에서 손가락을 짚어가며 읽은 성경의 구절구절은 대문호로 가는 먼 길을 환히 밝힌 빛이었을 것이다. 빛의 세기, 즉 광도(光度)를 측정하는 단위는 촛불 하나의 밝기 정도인 칸델라(candela)인데, 줄여서 cd라고 쓴다. 원래 포르투갈어로 양초를 뜻하던 칸델라는 네덜란드 상인들을 통해 전 세계로 보급된 이동식 조명기구 칸델라르(Kandelaar)를 지칭하기도 했다. 광물질 카바이드(carbide)에 물을 섞으면 아세틸렌 가스로 바뀌어 잘 연소하는 원리를 이용한 이 조명 장치는 실제로 약 5cd의 빛을 발했다. 촛불보다 더 밝고 한번 불을 붙이면 7시간 정도 지속하여 19세기 노동 현장부터 초기 자동차 전조등까지 두루 쓰였다. 1950년대 독일 뮌헨에서 유학했던 수필가 전혜린은 안개 자욱한…
디스플레이 용어알기
2021/07/20
[디스플레이 용어알기] 82편: 고분자 OLED
OLED 디스플레이는 유기 발광 물질을 재료로 사용하는 제품·기술로, 이때 사용하는 재료는 크게 ‘고분자 OLED 유기재료’와 ‘저분자 OLED 유기재료’로 구분됩니다. 고분자 OLED 유기재료는 일반적으로 10,000g/mol(그램/몰) 수준 이상의 많은 분자량(분자의 질량)을 가진 물질을 뜻하며, 1990년 케임브리지 대학에서 최초로 이를 이용한 OLED를 발표했습니다. 고분자 OLED 유기재료는 저분자에 비해 구조가 복잡하고 무거운 특성 때문에 ‘증착’ 공정이 아닌, 잉크젯 등의 프린팅 설비를 이용한 ‘용액(soluble)’ 공정 방식의 OLED 제조에 적합합니다. 프린팅 OLED 공정은 [용액화] → [토출] → [건조] 순으로 진행됩니다. 고분자 유기재료를 OLED 디스플레이 픽셀로 만들기 위해서는 먼저 재료를 프린팅이 가능한 잉크 형태로(용액화) 만들어야 합니다. 따라서 먼저 R, G, B 빛을 내는 각 유기재료를 용매(solvent)에 녹여 용액(잉크)으로 만드는 과정을 거칩니다. 그리고 잉크를 프린팅 설비에 담아 각 픽셀을 생성할 위치에 떨어뜨린(토출) 후, 액체 상태인 유기재료를 건조시켜 박막 형태의 픽셀을 만드는 방식으로 OLED 디스플레이를 제작합니다. 고분자 유기재료를 활용한 프린팅 OLED 공정은 저분자 유기재료의 증착 공정과 달리 FMM(파인메탈마스크)을 사용하지 않기 때문에 재료 사용 효율이 높으며, 진공 챔버를 사용하지 않고 상압에서도 구현이 가능한 장점이 있습니다.
트렌드
2021/07/16
종이접기 원리를 로봇에 도입하면 어떤 일이?
어린 시절 교육 방송을 보면 종이로 무엇이든 만들어내는 ‘종이접기 아저씨’가 있었다. 그는 마치 마술사같이 강아지, 박쥐와 같은 동물은 물론 집, 로봇 등 형태가 큰 조형물도 뚝딱뚝딱 종이를 접어 창조해냈다. 그런데 이 종이접기를 우주과학에 응용할 수 있을까? 최근 미 항공우주국(NASA)이 종이접기 원리를 이용해 초대형 우주 태양 전지 패널을 개발한 것이 대표적인 사례다. 나사 제트추진연구소에서는 종이접기 원리를 이용해 접었다 펼쳤다 할 수 있는 초대형 우주 태양 전지 패널, 접을 수 있는 몸을 가진 탐사로봇 ‘퍼퍼(PUFFER, ‘Pop-Up Flat Folding Explorer Robots)’를 만들었다. 우주공학뿐이 아니다. 수술용 나노로봇, 등 종이접기에서 영감을 받은 로봇들이 속속 개발되면서 누구나 할 수 있었던 종이접기가 우주, 의료, 수중 로봇공학 분야에 혁신을 불러오고 있다. ▲ 종이접기 원리로 만든 우주 탐사로봇 ‘퍼퍼’(PUFFER, ‘Pop-Up Flat Folding Explorer Robots), (출처: Rajamanickam Antonimuthu) 크고 무거운 태양전지패널을 종이처럼 간단하게 접어 운반한다! 종이접기의 매력은 가위나 칼, 접착제 없이도 거대한 조형물을 만들 수 있다는 데 있다. 간단히 접기만 해도 도형은 2차원에서 3차원으로 변한다. 또한 형태 변화가 용이하기 때문에 접어서 작은 형태로 제작할 수 있다. 미 항공우주국 제트추진연구소에서 개발한 거대한 태양 전지 패널은 접었을 땐 지름이 2.7m에 불과하지만 펼치면 무려 9배나 커진다. 이들이 태양 전지 패널을 만들 때 종이접기 원리를 적용한 것에는 부피를 줄여 작고 가벼운 상태로 만들어야 우주로 운반하기 쉽기 때문이다. 우주선에 실을 물건의 무게와 부피를 줄이는 것은 무엇보다 중요하다. 또한 재료에 따라 내구성 또한 단단하게 만들…
디스플레이 용어알기
2021/06/23
[디스플레이 용어알기] 81편: 저분자 OLED
OLED 디스플레이는 유기 발광 물질을 재료로 사용하는 제품·기술로, 이때 사용하는 재료는 크게 ‘저분자 OLED’와 ‘고분자 OLED’로 구분됩니다. 저분자 OLED용 유기 재료는 일반적으로 500 ~ 1200g/mol(그램/몰) 수준 이하의 적은 분자량(분자의 질량)을 가진 물질을 뜻하며, 고분자 OLED 유기 재료에 비해 상대적으로 구조가 단순하고 가벼운 무게를 가집니다. OLED는 1987년 이스트만 코닥社 연구진에 의해 최초로 개발되었는데, 이 때 사용된 재료가 저분자 OLED였습니다. 저분자 OLED는 발전을 거듭해 현재 상용화 된 대부분의 OLED 디스플레이 재료로 사용되고 있습니다. 저분자 OLED는 재료에 열을 가해 승화시키는 방식인 ‘증착(evaporation)’ 공정을 통해 디스플레이의 픽셀 소자로 제작됩니다. R, G, B 각 색상을 내는 픽셀마다 서로 다른 재료가 필요하므로, 패터닝 마스크(FMM, Fine Metal Mask)를 사용해 각각의 영역에 저분자 OLED 재료를 증착시킵니다. 고분자 재료에 비해 상대적으로 가볍기 때문에 증착 공정이 가능하며, 이에 따라 정밀한 미세 패터닝(픽셀 소자 제작)이 가능하고, 발광 성능도 우수한 장점을 가지고 있습니다.
SDC On The Stage
2021/06/21
[SDC On The Stage] 5편 삼성디스플레이에 음률을 지배하는 피아니스트가 있다? 일도 취미도 놓치지 않는 프로들의 이야기!
손현진 프로의 손이 건반을 경쾌하게 훑고 지나갈 때마다 어린아이가 손장난을 치는 듯한 경쾌한 음률이 공간을 채웁니다. 카를 뵘의 <The Fountain>, 드뷔시의 <Children’s Corner>를 연주하는 이는 바로 SDC On The Stage 제5화의 주인공인 손현진 프로. 그녀는 운동, 음악, 외국어 등 수많은 취미를 가진 ‘취미 부자’로, 피아노는 그녀의 첫 취미이자 가장 친한 친구 같은 존재입니다. 나의 첫 취미, 피아노 누구에게나 처음은 특별한 법입니다. CAE팀에서 근무 중인 손현진 프로의 첫 취미는 ‘피아노 연주’였습니다. “다섯 살 때의 일이었는데 제가 뻐꾸기 왈츠를 귀로만 한 번 듣고 집에 있는 피아노로 바로 따라 쳤어요. 음감이 있다는 걸 알고 학원에 다니게 되었죠. 11살 때까지 학원을 다녔는데, 이후로도 집에서 꾸준히 연습했어요.” 음감이 뛰어난 손현진 프로는 귀로 듣고 노래를 따라 부르거나 피아노로 연주하는 것을 즐깁니다. “가장 좋아하는 곡”을 묻는 질문에도 “귀로 듣고 치는 곡”이라고 대답할 정도입니다. 그래서인지 곡의 리듬과 규칙, 일정한 패턴을 읽고 훈련하는 것에 흥미를 느꼈다고 합니다. 새로운 곡을 접하고 익히는 과정에서 즐거움을 느낀 것이었죠. 대학생이 된 이후에는 스스로 아르바이트를 해서 전문 피아니스트에게 일주일에 한 번씩 레슨을 받았고, 3년 정도 교회에서 반주를 하기도 했습니다. “피아노는 ‘소통이 잘되는 친구’ 같은 존재예요. 청소년기에는 힘들거나 외로울 때마다 피아노를 치면서 기분을 달래고는 했거든요. 사실 입사 이후 오피스텔로 이사를 오면서 소음 문제로 연습을 중단해서 좀 아쉬웠거든요. 그런데 얼마 전에 건물 지하 1층에 연습실이 있다는 것을 알게 되어 다시 연습을 시작했어요. 옛…
보도자료
2021/06/21
삼성디스플레이, 저전력 기술로 작년 온실가스 11만톤 감축… OLED로 지구 살린다
삼성디스플레이(대표이사 최주선)가 저전력OLED 기술을 통해 온실가스 배출 감소에 기여하고 있다. 삼성디스플레이는 지난해 생산한 스마트폰, 노트북, 스마트 워치용 OLED 패널의 총 전력 소비량이 ’17년 소비량의 약 30% 수준인 239GWh 감소했다고 밝혔다. 이는 11만톤의 온실가스를 절감한 것과 상응하는 수치이며, 축구장 5,600여개 면적에 약 1,700만 그루의 소나무 숲을 조성했을 때 흡수할 수 있는 탄소량에 맞먹는 효과이다. 연간 4억대 가량의 OLED를 생산하는 삼성디스플레이는 ’18년, ’19년에도 ’17년 대비 각각 4만톤, 8만톤에 이르는 온실가스 감축 효과를 거두었다. 이런 성과 뒤에는 삼성디스플레이의 독보적인 저전력 OLED 기술이 숨어 있다. 삼성디스플레이는 매년 발광 효율을 높인 OLED 유기재료를 새로 선보이며 스마트폰, 노트북 등에 채용되는 패널의 소비전력을 낮추는 데 기여해왔다. 또한, 사용자의 컨텐츠에 따라 주사율이 변하며 소비전력을 절감하는 ‘어댑티브 프리퀀시(가변주사율)’ 개발에 성공, 저전력 OLED 기술을 한단계 업그레이드 하기도 했다. 삼성디스플레이 관계자는 “전자 기기 특히 모바일 기기의 소비전력은 사용자의 편의성 측면뿐만 아니라 지구온난화 측면에서도 매우 중요한 문제”라며 “앞으로도 지속가능한 제품생산을 위해 저전력, 친환경 기술에 대한 연구개발을 이어갈 계획”이라고 밝혔다. 한편, 삼성디스플레이는 6월 말 지속가능경영보고서를 발간, 글로벌 스탠다드에 걸맞는 ESG 경영을 더욱 강화할 방침이다.
지속가능경영
2021/06/14
[ESG 특별 기획] 4편 지역사회를 위한 삼성디스플레이의 발자취, 행복한 미래를 위한 한걸음!
빨리 가려면 혼자 가고, 멀리 가려면 함께 가라는 말이 있습니다. 삼성디스플레이는 다양한 지역사회와 소외된 우리의 이웃을 위해 나눔과 사랑을 실천해 왔습니다. 멀리, 함께 가기 위함입니다. 기업으로서 윤리적, 사회적 책임을 다하고 사회구성원들과 보폭을 맞추고 눈높이를 맞추며 함께 가는 것, 삼성디스플레이가 ESG 경영을 통해 그리는 미래입니다. 함께 가요 미래로, Enabling People! 사회적 불안, 빈부격차, 환경 문제 등의 이슈가 지속되면서 사회 구성원에 대한 기업의 책임이 어느 때보다도 강조되고 있습니다. 기업의 지속 성장을 위해 ‘윤리’와 ‘사회 공헌 활동’은 빼놓을 수 없는 키워드가 되었습니다. 지역사회와 함께 발전하며 사회적 책임을 다하기 위한 글로벌 기업들의 행보도 다양합니다. 토요타는 토요타자동차사업을 통해 획득한 생산관리기법, 공정개선 노하우를 농업 분야에 응용해 2011년부터 아이치현의 쌀생산농업법인과 공동으로 생산 프로세스 개선 프로젝트를 진행하고 있습니다. 네슬레는 커피 원두의 대부분이 생산되는 아프리카, 남아메리카의 시골 농가들이 겪는 재정적 어려움을 해소하고자 농부들을 대상으로 친환경 농기술교육을 실시했습니다. 지금처럼 지구촌 경제가 어려운 때일수록 기업들은 지역 사회와 함께 하기 위한 사회적 책임 경영을 실천해 미래 성장을 준비해야 합니다. 삼성디스플레이 역시 “함께 가요 미래로! Enabling People!”을 가치로 다양한 사회공헌활동을 수행해 왔습니다. 미래 세대의 주역이 될 ‘청소년 교육’을 테마로 한 삼성디스플레이의 사회공헌 활동은 청소년이 미래에 건강한 사회인으로 살아가는데 필요한 소양을 갖출 수 있도록 물심양면 지원하는 것이 핵심입니다. 독서를 통해 키워가는 내일을 향한 꿈, ‘책울림’사업 우리 사회의 미래를 이끌어 갈 청소년들은 ‘독서’를…
지속가능경영
2021/06/08
뚜껑 떼고 라벨 떼서 분리 배출해요! 삼성디스플레이, 뚜떼라떼 캠페인
최근 우리나라는 기후변화 대응을 위해 온실가스를 줄이고, 해양오염을 막기 위해 플라스틱 쓰레기를 줄이는 등 심각해지고 있는 환경오염 문제를 해결하기 위해 노력하고 있습니다. 삼성디스플레이 임직원들도 ESG 경영에 함께하기 위해 폐플라스틱으로 인한 환경오염을 줄일수 있도록 페트병의 뚜껑과 라벨을 떼서 분리배출하고, 뚜껑을 재활용하는 ‘뚜·떼·라·떼 캠페인’에 적극 나섰습니다.
디스플레이 용어알기
2021/06/04
[디스플레이 용어알기] 80편: 클린룸(Clean Room)
클린룸(Clean Room)은 디스플레이·반도체 등을 생산하는 팹(FAB)에서 주로 사용되는 건물 내부의 환경 형태입니다. 디스플레이에서 클린룸이란 ‘먼지를 비롯한 제반 환경 조건(기온, 습도, 기류, 기압 등)이 일정한 규격에 맞게 유지되는 깨끗한 공간’을 의미합니다. 디스플레이는 미세한 전자회로와 박막 층(Layer)들로 이루어져 있기 때문에 제품 생산 과정에서 아주 작은 먼지나 입자 조차도 제품의 품질에 영향을 줄 수 있습니다. 따라서 먼지가 극도로 적은 공간, 청정실(淸淨室)이라고도 불리는 ‘클린룸’을 조성해 공정을 진행합니다. 디스플레이에서 클린룸은 ‘클래스(Class)’라는 규격으로 청정 등급을 표시합니다. 클래스란 ‘가로와 세로, 높이가 각 1피트(ft)인 정육면체 공간당 포함하고 있는 0.3㎛ 크기 이상의 먼지(파티클) 개수’를 뜻합니다. 초미세먼지의 크기 2.5㎛ 보다 8배나 작은 크기를 기준으로 먼지의 갯수를 세는 것인데요. 예를 들어 1입방피트 안에 0.3㎛ 보다 큰 먼지가 1000개 들어있다면 ‘클래스 1000’이라고 표시합니다. 일반적인 OLED 디스플레이 주요 팹(FAB) 공정인 TFT(박막트랜지스터), EVEN(증착인캡)은 ‘클래스 1000’ 수준의 환경에서 이루어지며, 이는 일반적인 대기 상태인 ‘클래스 300만’과 비교해 상당히 높은 청정도입니다. ▲ 클린룸 내부의 설비와 방진의류를 착용한 근무자 클린룸 안에서는 각종 생산 설비와 사람들이 움직이기 때문에, 설비 및 근무자로부터 먼지가 발생하게 됩니다. 따라서 높은 청정도를 항상 유지하기 위해 클린룸은 다양한 장치로 구성돼있습니다. 천장의 고성능 필터와 바닥에 설치된 공기순환 구조를 통해 24시간 깨끗한 공기를 유지하며, 근무자가 클린룸 내부로 들어가기 위해서는 특별한 복장인 ‘방진의류’를 착용하고 에어샤워를 거쳐야 합니다. 방진의류는 머리카락이나 먼지 등 미세한 입자들이…
보도자료
2021/05/17
삼성디스플레이, ‘SID 2021’에서 차세대 기술 비전 제시
삼성디스플레이(대표이사 사장 최주선)가 세계 최대 규모의 디스플레이 전문 전시회에서 ‘S폴더블’, ‘슬라이더블’, ‘UPC’ 등 차세대 기술들을 공개하며 차별화된 OLED 리더십을 선보인다. 삼성디스플레이는 17일(현지시간)부터 21일까지 세계정보디스플레이 학회(SID)가 주최하는 ‘디스플레이 위크(Display Week) 2021’ 전시회에 참가한다고 17일 밝혔다. 온라인으로 열리는 이번 전시회에서 삼성디스플레이는 ‘Better life thru Samsung OLED’ 주제로 가상 전시관을 열고 차세대 OLED 제품과 삼성 OLED의 우수성을 소개하는 한편, 최주선 사장의 기조강연, 김성철 사장의 칼 페르디난드 브라운상 수상 소감 등 풍성한 콘텐츠로 관람객과 만날 예정이다. □ 미래를 현실로, 차세대 OLED 기술 최초 공개 삼성디스플레이는 이번 가상 전시를 통해 ‘S폴더블’, ‘슬라이더블’, ‘UPC’ 등 가까운 미래 우리의 일상을 바꿔놓을 차세대 OLED 기술을 영상으로 공개한다. ▲ S-폴더블 삼성디스플레이가 영상으로 선보인 ‘S-폴더블’은 세계 최고 수준의 OLED 기술력을 확인할 수 있는 제품으로, 안과 밖으로 두 번 접을 수 있는 멀티 폴더블 제품이다. 화면을 최대로 펼쳤을 때 크기는 7.2형으로 두 번 접으면 스마트폰처럼, 완전히 펼치면 태블릿처럼 사용할 수 있는 컨셉이다. ▲ 17형 폴더블 4:3 비율로 접었을 때 태블릿, 펼쳤을 때는 모니터 수준의 대화면을 제공하는 17형 제품으로, 휴대성을 높이면서 PC 모니터 대화면을 즐길 수 있는(Carrying Small Seeing Big) 차별화 된 폴더블 제품이다. ▲ 슬라이더블 (Slidable) 기존 스마트폰의 형태를 유지하면서, 가로 방향으로 화면을 확장해 대화면의 이점을 누릴 수 있는 제품으로 평소에는 스마트폰 크기로 휴대하며 간편하게 사용할 수 있고 화면을 확장할 경우에는 멀티 태스킹이나 대화면 영상 및…
테크
2020/10/22
[디스플레이 심층 탐구] 가상현실(VR) 디스플레이 기술 원리
VR(Virtual Reality), 가상현실이란? 가상현실은 현실과 분리된 컴퓨터가 만든 가상공간 안에서 주변을 인식하는 동적 기술과 디스플레이를 활용해, 사람 오감을 자극하여 현실과 유사한 체험을 가능케 하는 새로운 가상 환경을 만드는 기술입니다. 가상현실을 만들기 위해서 좌우 양안 시차가 있는 이미지를 광학 엔진과 디스플레이를 통해 구현합니다. 2~3인치 크기의 고해상도 디스플레이에서 이미지를 표현하고, 광학 엔진을 이용하여 이미지를 투사해 원거리에 100인치 이상의 가상스크린과 90도 이상의 넓은 시야각을 갖는 허상 이미지를 사용자에게 제공하는 기술입니다. VR 기술은 시장조사 기관인 가트너(Gartner)의 ‘2019년 Top 10 전략 기술’에 선정되었으며, 4차 산업혁명 시대의 핵심 미래 기술로 주목받고 있습니다. 최근 5G 생태계가 구축되고 언택트 환경이 조성되면서 게임, 유명 관광지 여행, 예술 활동, 스포츠 활동, 교육용, 의료용, 산업 및 군사용으로 다양한 방면에 활용되고 있습니다. 가상현실(VR) 디스플레이는 어떤 원리로 작동될까? ▲ The Sword of Damocles AR/VR Headset, Samsung Odyssey VR VR 기술은 1968년 컴퓨터 그래픽 선구자인 유타대 교수 Ivan Edward Sutherland가 최초로 Immersive HMD 시스템을 만들면서 시작됐습니다. 초창기에는 사용자가 착용할 수 없을 정도로 부피가 컸지만 구현 원리는 오늘날의 가상 디스플레이와 큰 차이가 없습니다. ▲ 얇은 렌즈 공식, 가상 이미지 표현 가상현실 디스플레이는 위에 서술한 얇은 렌즈 공식에 의해 디스플레이(물체)를 렌즈의 초점거리보다 가까운 거리에 고정시킴으로써, 실제…
![[디스플레이 용어알기] 41. 포토레지스트 (Photoresist)](https://news.samsungdisplay.com/wp-content/uploads/2019/12/S-10.jpg)
디스플레이 용어알기
2019/12/18
[디스플레이 용어알기] 41. 포토레지스트 (Photoresist)
포토레지스트(Photoresist, PR)는 빛에 반응(감광)해 특성이 변하는 화학물질로, 디스플레이에서는 TFT(박막트랜지스터)에 미세한 회로를 형성하는 포토리소그래피(Photolithography)공정에 사용됩니다. 포토레지스트는 빛에 의해 화학적 특성이 변하는데, 종류에 따라 빛을 받으면 딱딱해지거나, 반대로 녹기 쉽게 변합니다. 이러한 포토레지스트의 형질 변화를 이용해, 약해진 부분만 선택적으로 제거함으로서 회로로 사용할 부분과 아닌 부분을 구분해 미세한 회로 패턴을 판화처럼 입체적으로 깎아 만들며, 이 기법을 포토리소그래피라고 합니다. (용어알기 40편 -포토리소그래피 참고) TFT 제조의 핵심 공정인 포토리소그래피 공정에서 포토레지스트는 TFT 기판 위에 얇게 도포되는 방식으로 사용됩니다. 이후 전자 회로 패턴을 그릴 부분과 나머지 부분을 구분하는 포토마스크(Photomask)를 포토레지스트 위에 덧댄 후 빛을 비추면, 포토레지스트는 빛을 받은 부분과 아닌 부분의 특성이 달라지게 되며, 특성이 달라진 두 영역간의 용해도 차이를 이용해 용해가 수월한 포토레지스트를 현상공정(Development)을 통해 제거합니다. 포토레지스트가 사라진 영역에 남아있는 증착 물질은 식각공정(Etching)을 통해 제거되며, 남겨진 포토레지스트 하부의 증착 물질은 포토레지스트의 보호를 받아 그대로 유지됩니다. 마지막으로는 실제 회로의 소재 역할을 하는 증착 물질만 남기고, 역할을 마친 포토레지스트는 박리해 제거합니다. 포토레지스트는 포지티브(Positive)형과 네거티브(Negative)형으로 나뉘는데, 포지티브는 빛을 받은 부분이 현상액에 용해되며, 네거티브는 반대로 빛을 받지 않은 부분이 용해되는 특징을 갖으므로, 필요에 따라 선택적으로 사용됩니다. 포토리소그래피는 디스플레이 TFT 회로의 미세화 정도를 결정하는 핵심 공정이며, 포토레지스트는 이 공정을 진행할 때 필요한 핵심 소재입니다.
![[디스플레이 용어알기] 40. 포토리소그래피 (Photolithography), 포토 공정](https://news.samsungdisplay.com/wp-content/uploads/2019/12/s.jpg)
디스플레이 용어알기
2019/12/11
[디스플레이 용어알기] 40. 포토리소그래피 (Photolithography), 포토 공정
포토리소그래피(Photolithography)는 반도체, 디스플레이 제조공정에서 사용하는 공정입니다. 포토 공정이라고도 불리며, 사진 인쇄 기술과 비슷하게 빛을 이용하여 복잡한 회로 패턴을 제조하는 방법입니다. 디스플레이에서는 TFT(박막 트렌지스터) 공정에 사용되고 있습니다. TFT 공정은 미세한 회로 패턴 제작을 위해 기판 위에 TFT 구성에 필요한 층을 올리고, 깎아 내리고, 그 위에 다른 층을 또 쌓는 것을 반복해야 합니다. 이렇게 원하는 모양의 물질을 쌓기 위해 빛을 이용하여 형태를 패터닝하는 과정을 포토리소그래피라고 합니다. 포토리소그래피 공정 과정은 다음과 같습니다. 먼저 깨끗하게 세정된 기판(substrate) 위에 TFT 제조에 필요한 물질을 고르게 증착합니다. 그 위에 빛이 닿는 부분과 그렇지 않은 부분이 다르게 반응하는 PR(감광액, Photo Resist)물질을 도포합니다. PR 코팅된 층 위에 원하는 패턴이 그려진 Mask를 갖다 댄 후 빛을 쏘아서 빛을 받은 영역과 받지 않는 부분을 구분합니다. PR(감광액) 물질은 빛의 반응에 따라 Positive와 Negative 두 가지 방식으로 분류됩니다. Positive 방식은 마스크에 의해 빛에 노출된 부분이 현상액에 녹기 쉽게 화학구조가 변하는 것입니다. 현상액을 투입해 노광(Exposure) 과정에서 빛을 받은 부분을 제거합니다. Negative 방식은 빛에 노출된 부분이 반대로 더욱 단단해지는 것입니다. 빛을 받지 못한 부분은 현상액으로 제거합니다. 이렇게 원하는 패턴만 남은 PR층은 식각(Etching)과정을 거쳐서 PR이 덮여 있지 않는 부분의 증착된 물질을 제거합니다. 증착된 물질이 원하는 모양으로 패터닝되면 그 위에 도포되어 있던 PR층 마저 제거하여…
테크
2017/06/02
[디스플레이 톺아보기] ⑤ OLED의 원리와 구조
오늘은 뛰어난 화질과 얇고 가벼운 장점에 유연한 플렉시블 특성까지 갖춰 첨단 디스플레이로서 인기가 날로 높아지고 있는 OLED(유기발광다이오드)의 원리와 구조에 대한 이야기를 나눠보겠습니다. 지난 '[디스플레이 톺아보기] ① 디스플레이 기술의 기원 Part.2'편에서 디스플레이의 역사를 다룰 때 다른 디스플레이들과 함께 간단히 소개가 되었지만, 오늘은 그 원리에 대해서 더 깊이 알아보는 시간을 갖겠습니다.
디스플레이 용어알기
2020/02/20
[디스플레이 용어알기] 47.식각 (Etching)
식각(蝕刻, Etching)의 사전적 의미는 ‘금속이나 유리의 표면을 부식시켜 모양을 조각’한다는 뜻입니다. 디스플레이에서 말하는 식각이란, TFT(박막트랜지스터)의 회로 패턴을 만들 때, 필요한 부분만 남기고 불필요한 부분은 깎아내는 공정을 의미합니다. 식각에 앞서 [노광] → [현상] 과정이 진행되므로, 기판에는 회로패턴을 남겨야 할 부분에만 PR(포토레지스트, Photoresist)이 남는 상태가 됩니다. 이때 PR은 식각 공정이 진행될 때 해당 위치 아래의 물질이 식각되지 않도록 방어막 역할을 해 줍니다. 식각 공정이 이루어지면, 그림에서 오른쪽과 같이 PR이 없는 부분은 제거되고, PR이 있는 부분에만 회로로 사용될 물질이 남게 됩니다. 식각공정은 식각 반응을 일으키는 물질의 상태에 따라 습식(Wet)과 건식(Dry)으로 나뉩니다. 습식 식각(Wet Etching)은 용액을 이용 화학적인 반응을 통해 식각하는 방법이며, 건식 식각(Dry Etching)은 반응성 기체(Gas), 이온 등을 이용해 특정 부위를 제거하는 방법입니다. 습식 식각은 건식에 비해 비용이 저렴하고, 식각 속도가 빠르며, 공정도 단순한 장점이 있으나, 건식 식각에 비해 상대적으로 정확성이 낮고, 식각에 사용한 화학 물질로 인해 오염 문제가 발생할 수 있습니다. 건식 식각은 원하는 부분만 식각하기 수월해 미세 회로 구현에 유리한 반면, 높은 비용과 복잡한 과정, 느린 속도가 단점입니다. 건식 식각은 플라즈마(Plasma) 식각이라고도 합니다. 기판을 넣은 진공 챔버에 식각용 가스를 주입 후 전기 에너지를 공급해 플라즈마 상태를 만들면, 이온화된 가스에서 높은 운동 에너지를 가지게 된 이온들이 기판의 전극에 의해 가속화되어 회로 물질의 원자들간…
GLOBAL
