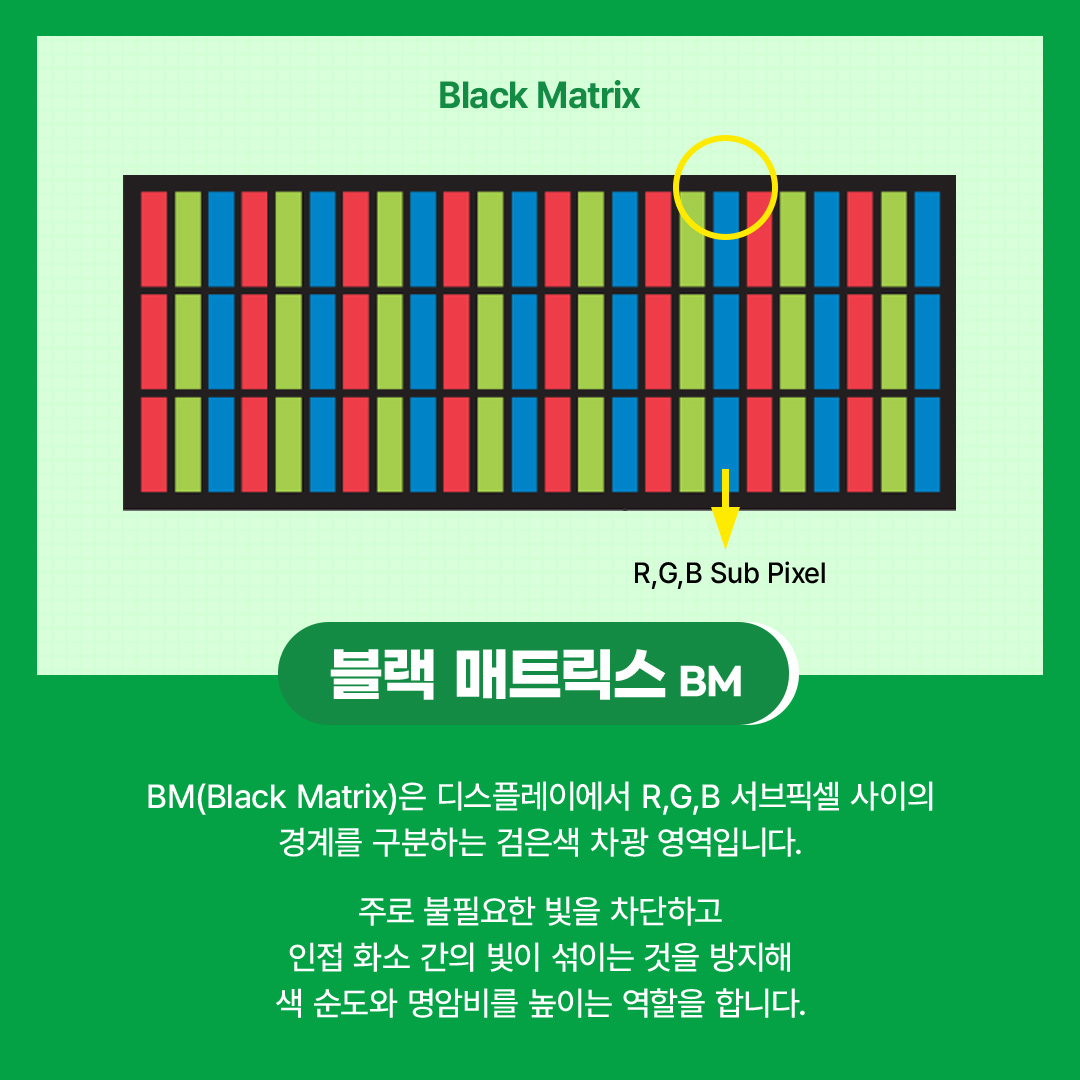

Black Matrix R,G,B Sub Pixel 블랙 매트릭스 BM BM(Black Matrix)은 디스플레이에서 R,G,B 서브픽셀 사이의 경계를 구분하는 검은색 차광 영역입니다. 주로 불필요한 빛을 차단하고 인접 화소 간의 빛이 섞이는 것을 방지해 색 순도와 명암비를 높이는 역할을 합니다.

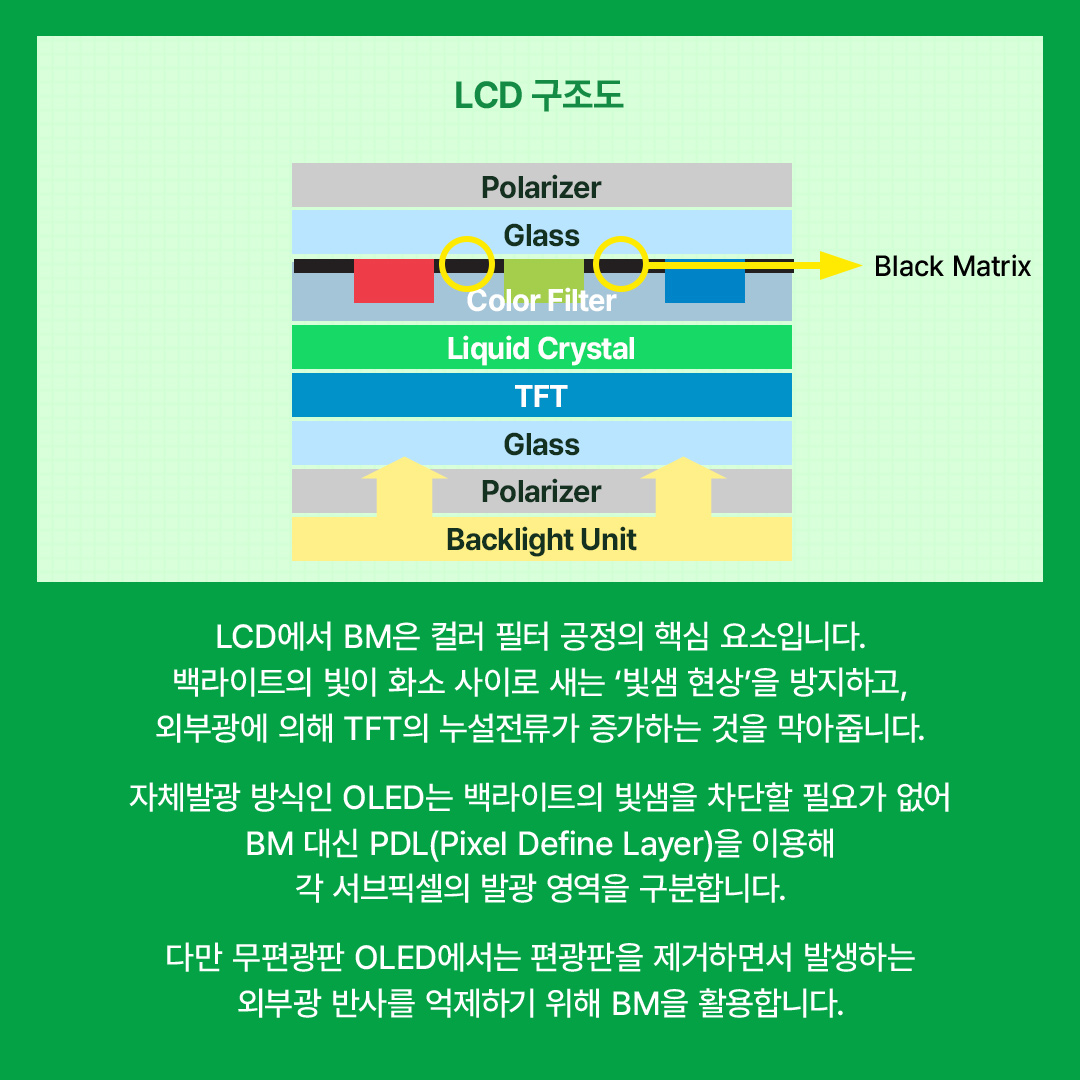

LCD 구조도 Polarizer Glass Black Matrix Color Filter Liquid Crystal TFT Glass Polarizer Backlight Unit LCD에서 BM은 컬러 필터 공정의 핵심 요소입니다. 백라이트의 빛이 화소 사이로 새는 '빛샘 현상'을 방지하고, 외부광에 의해 TFT의 누설전류가 증가하는 것을 막아줍니다. 자체발광 방식인 OLED는 백라이트의 빛샘을 차단할 필요가 없어 BM 대신 PDL(Pixel Define Layer)을 이용해 각 서브픽셀의 발광 영역을 구분합니다. 다만 무편광판 OLED에서는 편광판을 제거하면서 발생하는 외부광 반사를 억제하기 위해 BM을 활용합니다.
